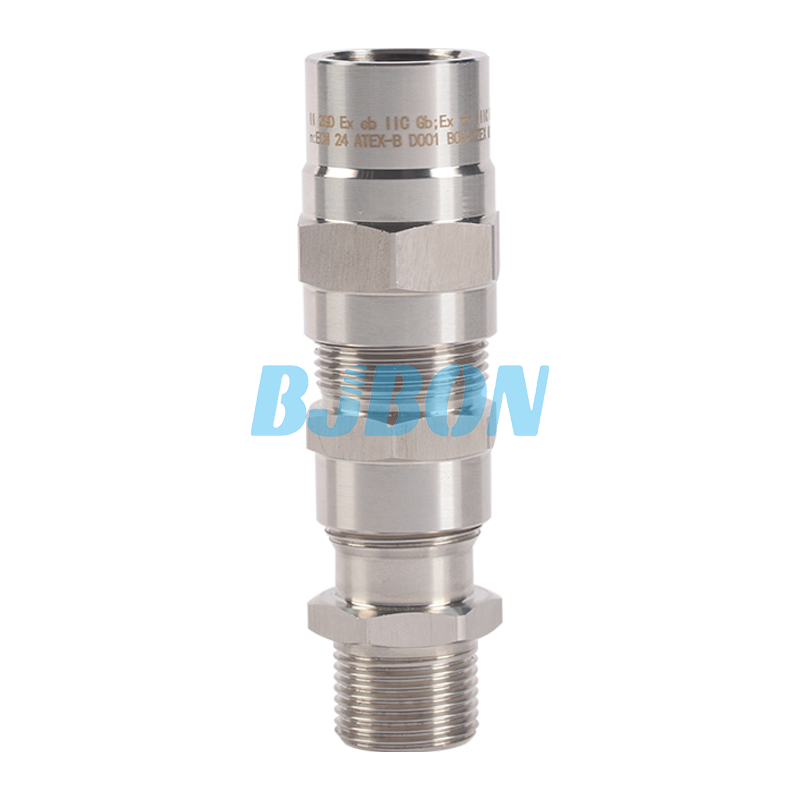

EW 系列 防爆铠装电缆接头 -F
EW-E Dual-seal Armored Cable Gland
EW-3 双密封铠装电缆接头考虑到不同电气设备之间的电磁干扰，可以保证屏蔽电缆的屏蔽层和设备外壳或是电气柜体之间的良好电气接触，达到共同接地，同时保证良好的防护等级，EW-3 铠装格兰头采用防洪密封圈设计进一步增加产品的防护等级。允许将铠装电缆直接插入防爆外壳、灯具、插座、插头等。它们配备了一个密封圈，该密封圈在入口处延伸到电缆上，确保“Ex db llCGb;Exeb llC Gb;Extb lllC Db”执行和IP66/68防护等级。其结果是电缆密封套能够提供性能、长期可靠性和安全性，与广泛的商用主电缆兼容，并符合新的适用法规
Quotation
防爆等级
Ex db IIC Gb/Ex eb IIC Gb/Ex tb IIIC Db；
防护等级
IP66/IP68；
应用区域
1-2-20-21-22
产品材料
黄铜镀镍（B）、304 不锈钢、316 不锈钢，夹紧爪为尼龙 PA66, 密封件 :EPDM 或 NBR 橡胶；
适用范围
– 适用于石油开采、炼油、化工、军工等危险环境场所；
– 适用于爆炸性气体环境 1 区、2 区场所；
– 适用于可燃性粉尘环境 20 区、21 区、22 区场所；
– 适用于 IIA、IIB、IIC 类爆炸性气体环境；
– 适用于铠装电缆，电缆布线；
– 适用于带钢丝铠装，编织铠装和钢带铠装的电缆夹紧密封；
产品特性
– 前端硅橡胶密封圈为剥铠后内层护套提供内部密封；
– 尾部设计密封夹紧组件，适用于更广的电缆规格；
– 设计可逆铠装夹紧装置，适用于所有铠装编织类型电缆。
技术参数
– 防爆标志：Ex db IIC Gb/Ex eb IIC Gb/Ex tb IIIC Db；
– 密封方式：双密封，位移式；
– 防护等级：IP66/IP68；
– 工作温度：-45℃～ +120℃；
– 产品材质：黄铜镀镍（B）、304 不锈钢、316 不锈钢，夹紧爪为尼龙 PA66, 密封件 :EPDM 或 NBR 橡胶；
– 接口螺纹：M 螺纹、NPT 螺纹及 G 螺纹；
– 执行标准：GB3836.1、GB3836.2、GB3836.3、GB3836.31、GB12476.1、 GB12476.5、IEC60079-0、IEC60079-1、IEC60079-31、 EN60079-0、EN60079-1、EN60079-7、EN60079-31。
订货须知
– 订购示例：需要隔爆型、双密封，M20 螺纹线径 16mm，材质是 304，则：EW-F-db-304-D-[M20*1.5]M-16-N； – 产品根据用户要求配置：螺母、密封垫圈、锯齿垫片、接地片、护罩等附件。
